APU de tuberías de agua potable: PP-R, CPVC y PEX
3 minutos de lectura
¿Se calcula igual el costo de instalar una tubería PP-R, CPVC o PEX?
Aunque las tres se utilizan en redes de agua potable, sus uniones, herramientas y tiempos de trabajo son distintos.
Veamos cómo analizar estas partidas por metro lineal, comenzando por la cuadrilla, los rendimientos teóricos y el consumo de materiales.
1. Partidas que vamos a comparar
Tomemos como referencia tres sistemas para ramales interiores de agua fría y diámetros de uso comercial semejante:
• PP-R de 20 mm: unión por termofusión.
• CPVC de ½ pulgada nominal CTS: unión con cemento solvente específico.
• PEX de ½ pulgada nominal CTS: unión por expansión compatible.
Aunque suelen destinarse a aplicaciones comparables, el diámetro exterior del PP-R es 20 mm y el de los tubos CPVC y PEX CTS de ½ pulgada es aproximadamente 15,9 mm. No debe asumirse que sus diámetros interiores o capacidades hidráulicas sean iguales.
2. Cuadrilla, herramientas y rendimientos
Consideremos una cuadrilla formada por un instalador sanitario y un ayudante, con jornada de ocho horas. Para la comparación suponemos un trazado superficial accesible de agua fría, con longitud y complejidad semejantes.
Las herramientas básicas son cortatubos, cinta métrica y nivel. El PP-R necesita termofusora y boquillas; el CPVC utiliza herramientas de preparación y cemento solvente compatible; el PEX requiere un expansor del sistema seleccionado.
Los siguientes rendimientos son hipótesis didácticas para ilustrar cómo cambia el APU, no mediciones de una obra ni productividades oficiales.
| Sistema y diámetro | m/día por cuadrilla |
|---|---|
| PP-R 20 mm, termofusión | 40 |
| CPVC ½" nominal CTS, cemento solvente | 45 |
| PEX ½" nominal CTS, expansión | 55 |
Hipótesis de ejemplo para la misma cuadrilla y un trazado comparable. No son rendimientos medidos ni equivalencias hidráulicas entre diámetros.
El rendimiento depende del recorrido, los accesorios, la accesibilidad, las fijaciones y el procedimiento de unión. En PEX, ciertos cambios de dirección pueden resolverse mediante curvado, cuando el fabricante y el radio mínimo permitido lo admitan.
3. Consumo de materiales por metro de PP-R

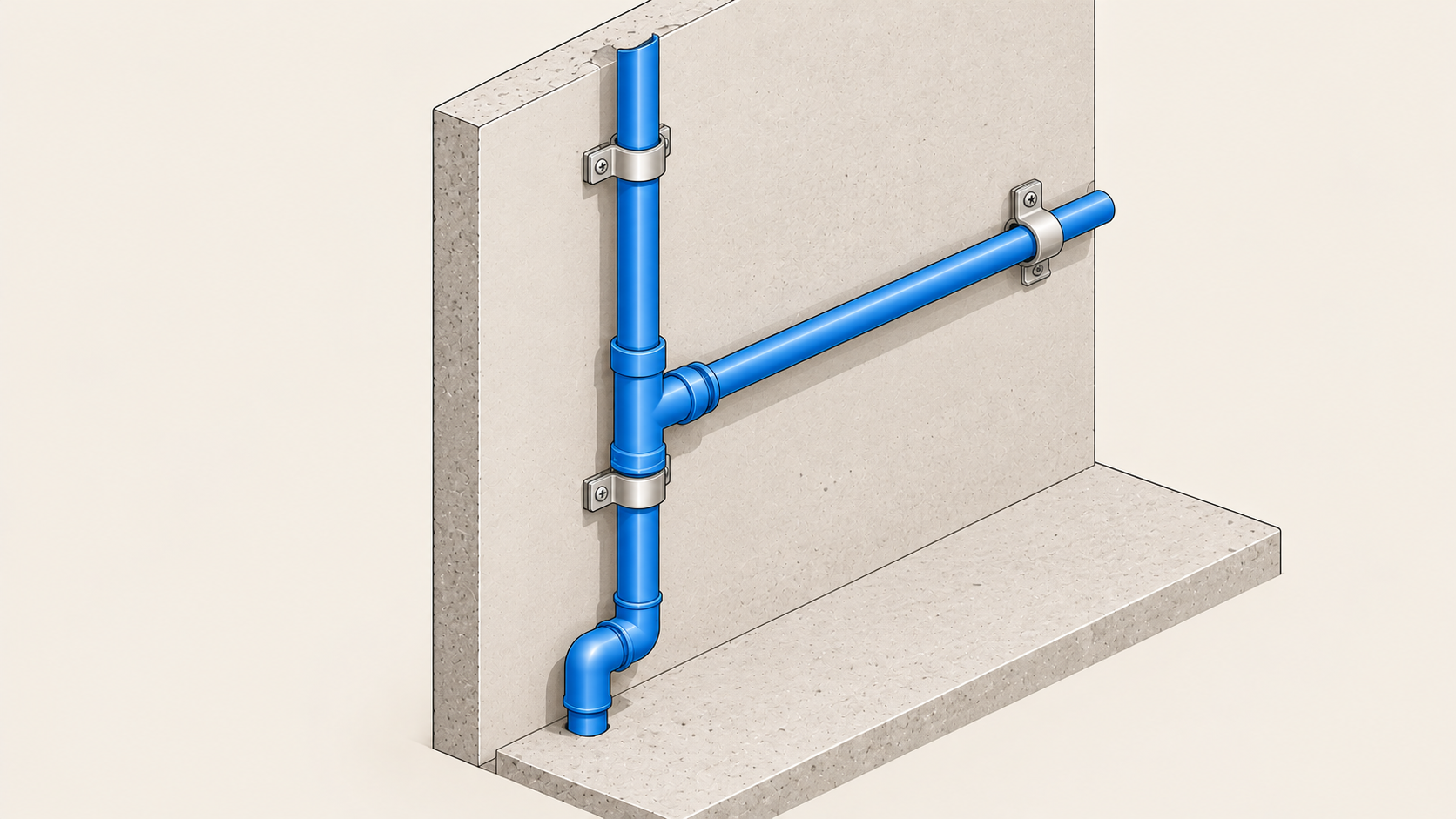

Analicemos un ramal superficial de 20 m de tubería PP-R de 20 mm: cuatro codos, dos tees, tres uniones rectas y diez abrazaderas. Supongamos un 5 % de desperdicio en tubería y dividamos cada accesorio entre los 20 m ejecutados.
¿Cómo determinamos el consumo de materiales?
Para determinar el consumo de materiales por metro, dividimos las cantidades de tubos, conexiones y soportes entre la longitud total instalada. En nuestro ejemplo de 20 m de PP-R, consideramos un 5 % de desperdicio en tuberías. Los accesorios y elementos de fijación se calculan según el trazado y las condiciones de instalación.
| Insumo | Por metro |
|---|---|
| Tubería PP-R (incluye 5 % de desperdicio) | 1,05 m |
| Codos 90° | 0,20 ud |
| Tees | 0,10 ud |
| Uniones rectas | 0,15 ud |
| Abrazaderas | 0,50 ud |
Hipótesis: 20 m de tubería, 4 codos, 2 tees, 3 uniones y 10 abrazaderas. La fijación y la geometría deben adaptarse al proyecto.
4. Cálculo del costo directo
Usemos precios exclusivamente didácticos: tubería USD 2,40/m; codo USD 0,85; tee USD 1,30; unión recta USD 0,50; abrazadera USD 0,40. Para el ramal de 20 m resultan USD 61,90 en materiales.
Supongamos USD 100/día para la cuadrilla completa, USD 12/día en equipos y 40 m/día de rendimiento para PP-R.
| Componente | USD/m |
|---|---|
| Materiales (USD 61,90 / 20 m) | 3,10 |
| Mano de obra (USD 100/día ÷ 40 m/día) | 2,50 |
| Equipos (USD 12/día ÷ 40 m/día) | 0,30 |
| Costo directo aproximado | 5,90 |
Costos de ejemplo, sin validación comercial. No incluye pruebas, ni indirectos, utilidad o impuestos.
El costo directo de referencia es USD 5,90/m. Con la misma cuadrilla de USD 100/día, el costo de mano de obra sería USD 2,22/m para CPVC a 45 m/día y USD 1,82/m para PEX a 55 m/día; esto no significa que sus costos directos totales sean menores, porque cada sistema tiene distintos materiales, conexiones y equipos.
Los rendimientos y precios del ejemplo deben validarse para cada obra. No se incluyen trabajos civiles, válvulas o pruebas que no formen parte del alcance de la partida. Los gastos indirectos, imprevistos, utilidad e impuestos se consideran conforme al presupuesto aplicable.
